REO CROMA Sp. z o.o.

TRANSFORMATORY W.CZ.

Transformatory mocy w.cz. produkcji REO INDUCTIVE COMPONENTS przeznaczone są dla elektronicznych urządzeń zasilających z przetwarzaniem, szczególnie w zastosowaniach przemysłowych. Układy te dostarczają jedno lub kilka zasilających napięć stałych. W porównaniu z zasilaczami konwencjonalnymi opartymi na bezpośrednim zasilaniu z napięcia sieciowego 50 Hz charakteryzują się one znacznie mniejsza wagą i wymiarami gabarytowymi oraz bardzo wysoka sprawnością. Częstotliwości do 60 kHz. W układach zasilających z przetwarzaniem o większej mocy szczególnie korzystnym rozwiązaniem jest stosowanie transformatorów na nanokrystalicznych rdzeniach pierścieniowych wykonanych z materiału VITROPERM. W porównaniu z transformatorami na rdzeniach ferrytowych mają one mniejsze straty przy przemagnesowywaniu. Transformatory wykonywane są poprzez składanie stosów rdzeni pierścieniowych i nawijanie ich przewodem wielożyłowym (licą), właściwą do pracy przy wyższych częstotliwościach. Nawinięte rdzenie są umieszczane w cylindrycznych obudowach a następnie są wypełniane próżniowo specjalną zalewą silikonową zapewniającą bardzo dobre odprowadzanie ciepła i dużą wytrzymałość elektryczną izolacji. Stosowane są zarówno obudowy z tworzywa jak i obudowy aluminiowe, doskonale odprowadzające ciepło. Zastosowany system izolacyjny między uzwojeniami pierwotnym i wtórnym zapewnia bardzo wysoka odporność na wyładowania niezupełne. Wyprowadzenia transformatorów pozwalają na bardzo łatwe i szybkie wykonywanie połączeń z innymi elementami urządzeń, np. z modułami IGBT lub blokami prostowniczymi. Transformatory spełniają wymagania dotyczące bezpieczeństwa zawarte w normie PN-EN 60950.

	HPTK/... Moce znamionowe do 2 kW Szczegółowe dane techniczne : karta katalogowa HPTK (205k)
	HPTV/... Moce znamionowe do 3 kW Szczegółowe dane techniczne : karta katalogowa HPTV (310k)
	HPTA/... Moce znamionowe do 4 kW Szczegółowe dane techniczne : karta katalogowa HPTA (305k)
	HPTB/... Moce znamionowe do 25 kW
	Transformatory planarne Parametry do uzgodnienia

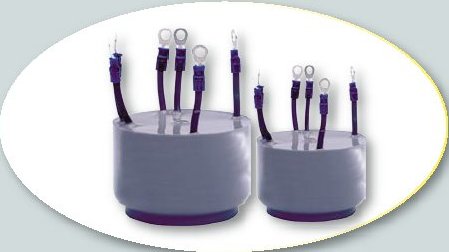

HPTK/...

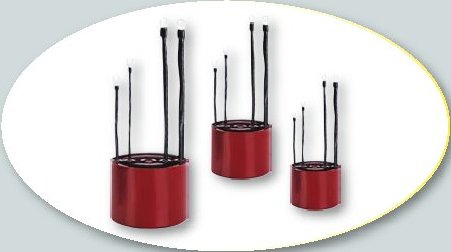

HPTV/...

HPTA/...

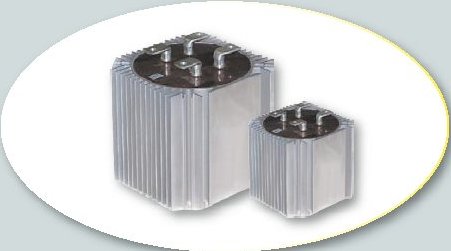

HPTB/...

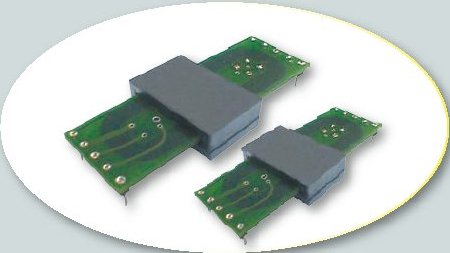

Transformatory planarne
